Назначение:
- прием, распределение и учет электрической электроэнергии трехфазного переменного тока напряжением 380/220В частотой 50Гц;
- защита групповых линий от перегрузок и токов короткого замыкания.
Исполнение:
В зависимости от условий эксплуатации, ГРЩ могут изготавливаться как открытого типа со степенью защиты IP00 по ГОСТ 14254-96, так и частично или полностью закрытыми со степенью защиты IP31 и выше.
По назначению панели ГРЩ делят на:
- вводные;
- линейные;
- секционные.

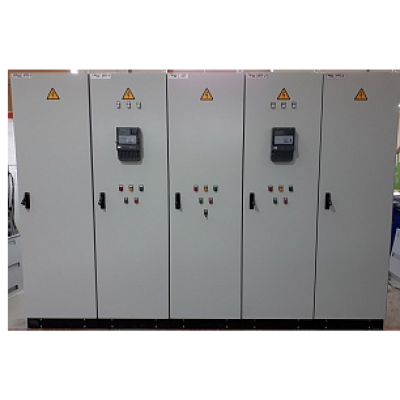

Главные распределительные щиты ГРЩ могут выполняться с одним, двумя и тремя вводами:
- ГРЩ с одним вводом состоит из вводной и линейной панелей;
- ГРЩ с двумя и тремя вводами состоит из панелей ввода, линейных и секционных панелей. Возможен сбор информации, мониторинг и управление с автоматизированного рабочего места оператора.
Функции:
Аппаратура щитов ГРЩ обеспечивает:
- защиту от перегрузки, коротких замыканий в силовых цепях, цепях управления и индикации;
- контроль нагрузки и напряжения на вводах;
- учет электроэнергии;
- автоматическое выключение вводного аппарата и включение резервного ввода при исчезновении напряжения на основной линии;
- все необходимые блокировки, предотвращающие ошибочное включение;
- автоматический запуск и включение автономных установок (дизельных или газопоршневых) при отсутствии питания обоих вводов, а также при несоответствии напряжения питания нормам ГОСТ.
Применение:
Для комплектации трансформаторных подстанций, вводных устройств промышленных предприятий, жилых и административных зданий.
Особенности и преимущества:
Новое поколение металлоконструкций для низковольтных комплектных устройств шкафного исполнения позволяют изготавливать щиты распределения с элементами управления и измерения; отдельно стоящие стойки автоматического ввода резерва (АВР) на номинальные токи до 4000А.
